Airtec Druckzylinder für Hebrock Euro 2000 Kappsägeaggregat 125-32

Druckzylinder für Hebrock Euro 2000 Kappsägeagaregat von Airtec.

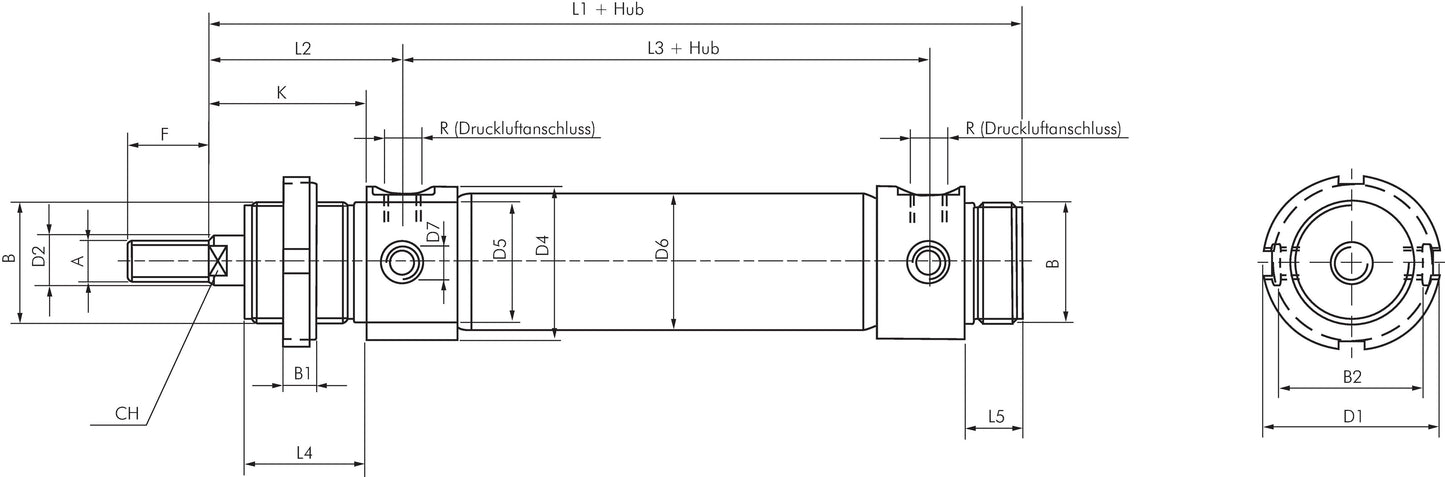

Kolbendurchmesser [mm]    32
Hub [mm]    125
Ausführung    Standard
A (Kolbenstangengewinde)    M 10
B (Befestigungsgewinde)    M 30x1,5
R (Druckluftanschluss)    G 1/8"
B1 [mm]    7
B2 [mm]    35
D1 [mm]    45
D2 [mm]    12
D4 [mm]    38
D5 [mm]    30
D6 [mm]    33,6
D7    M 8x1
F [mm]    20
K [mm]    38
L1 [mm]    148
L2 [mm]    47
L3 [mm]    78
L4 [mm]    30
L5 [mm]    14
CH [mm]    10

Bitte alle Maße mit dem bestehenden Druckzylinder abgleichen.
