Plattensäge

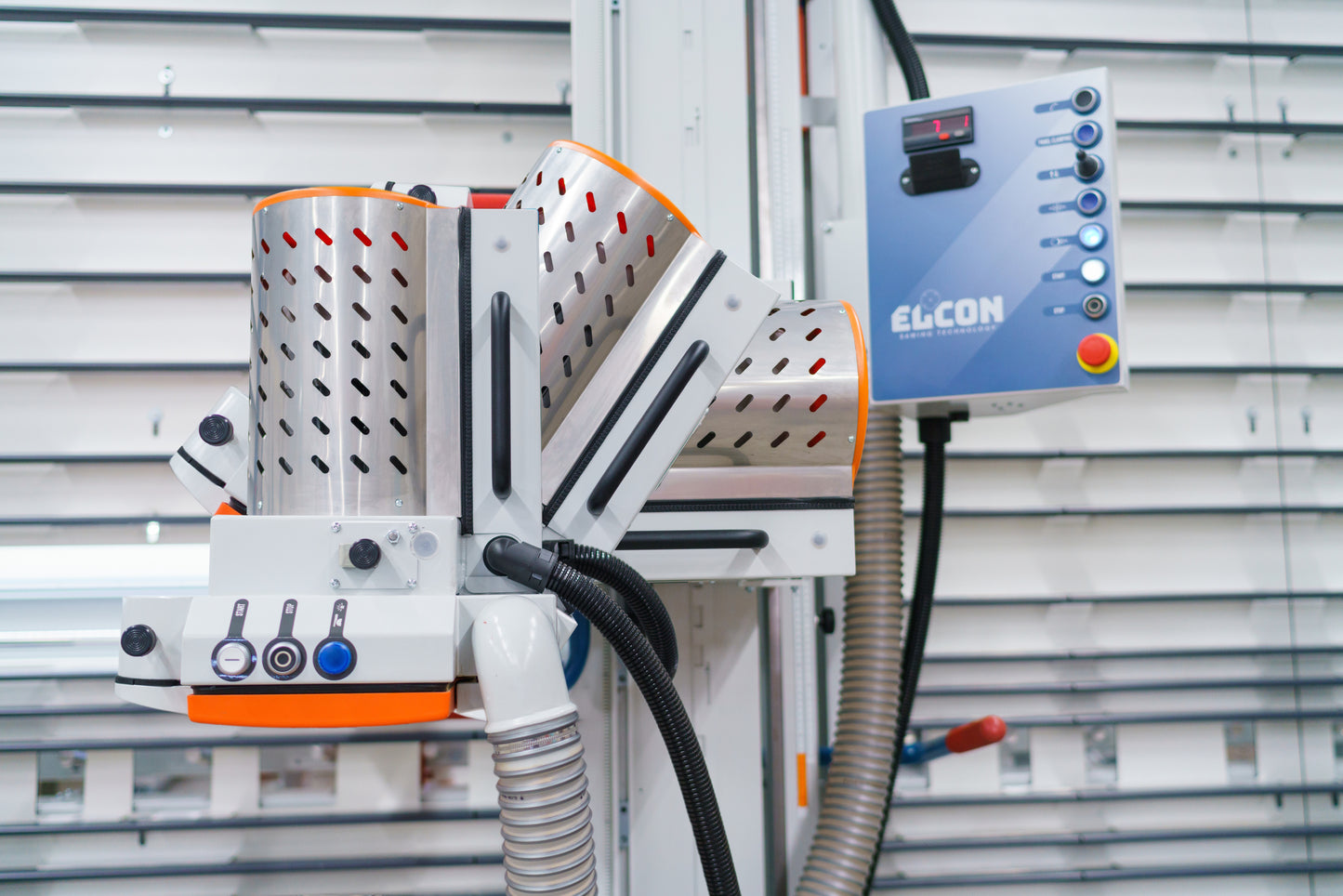

Elcon Advance 215 "Partnership Edition"
Elcon Advance 215 "Partnership Edition"
Technische Daten:
Schnitthöhe: vertikal: 0-2.150mm, horizontal: 80-2.050mm
Schnittlänge: 5.300mm Schnitttiefe: 80mm (mit Klemmen: 55mm)
Sägeblatt: Durchmesser 303mm, Bohrung 30mm
Umdrehung Sägeblatt: 5.000 U/min.
Motor: 5,5 kW, einschl. automatischen Stern-Dreieck-Anlauf
Benötigter Luftdruck: 6 bar
Absaugstutzen: 1 x 100mm 1 x 120mm
Partnership- Ausstattung
-Digitalanzeige für den Klappanschlag
-Digitalanzeige für das Sägeaggregat mit Inkrementalfunktion
-pneumatisch schwenkbares Sägeaggregat
-Vorritzsystem mit gesteuerter Gegenluftdüse, numerischer Anzeige für Ritz bzw. Nuttiefeneinstellung
ADVANCE Klemmsystem, bestehend aus: 2 pneumatischen Klemmzangen, die auf vertikalen Achsen motorisch auf einer Kugelumlaufspindel von oben nach unten verfahren. Die Zangen tragen Platten mit einem Gewicht von max. 150 kg.
-Verwindungsfreies, freistehendes Maschinengestell
-Rundstangenführung, vertikal und horizontal -pneumatisch ausweichendes Lattenrost
-Feineinstellbarer Klappanschlag mit Anschlagverlängerung
-Feineinstellung für horizontale Sägeschnitte über Handrad -Streifenschneidanschlag
-Manuelle Programmierschiene mit 5 Nutsteine
-Pneumatisches Eintauchen des Sägeaggregates -25 Materialauflagerollen
-1 Auf- und 1 Abführrolle
-pneumatische Werkstückklemmvorrichtung zwischen den Auflagerollen -3 Mittelauflageelemente, pneumatisch ausklappend
-Pneumatische Sägekopfblockierung
-Bedienpult mit Vorlagenhalter
-Schaltereinheit am Sägeaggregat: Starttaster, Stopptaster
-Werkzeugschrank
-Beleuchtung Skala für vertikale Sägeschnitte
Beschreibung:
MIT DEM EINZIGARTIGEN PLATTENKLEMM- UND HEBESYSTEM
Die Revolution in der vertikalen Plattenaufteiltechnik. Die ADVANCE Modelle machen das Aufteilen von Platten sehr einfach, ohne die üblichen Handhabungsprobleme der Plattenwerkstoffe.
Das Drehen von Werkstücken oder auch die Zwischenlagerung von Streifenmaterial vor der Aufteilung in Kassetten entfallen bei dieser Modellreihe. Auch Plattenpakete können bearbeitet und auch an der Unterkante besäumt werden. Das Advance Klemmsystem ist einzigartig auf dem Weltmarkt.
