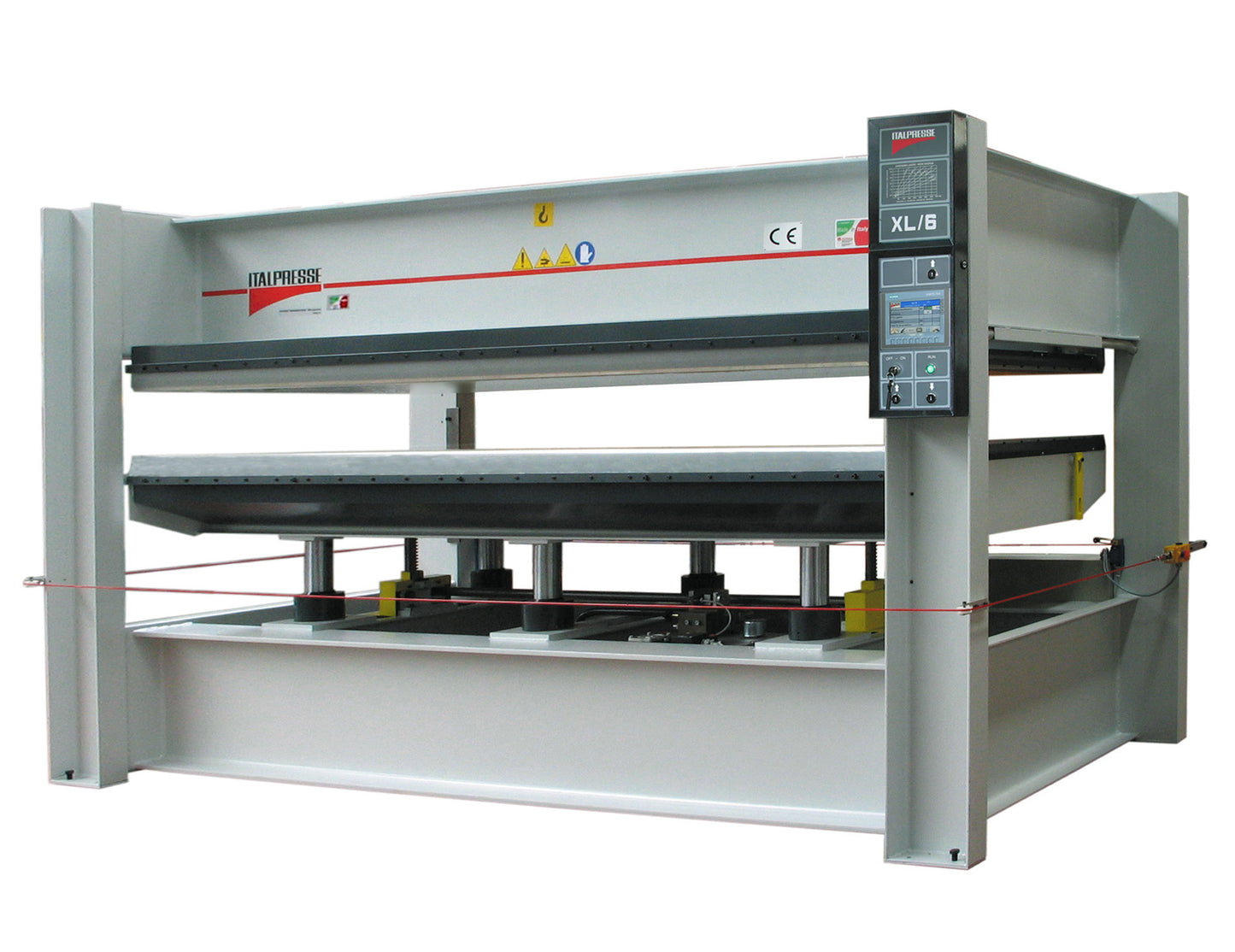

ITALPRESS XL/6 30-13 PEA MIT GOLDELOXIERTEN ELEKTRO HEIZPLATTEN

Beschreibung / Technische Daten:

HEIZPLATTEN
- Abmessungen der Heizplatten mm. 3000X1300
- Anzahl der Heizplatten Stck. 2
- Anzahl der Etagen Stck. 1
- Etagenöffnung mm. 350
- Heizplattenausführung Elektro-Heizplatte
- Elektro-Heizplattenoberfläche in goldener Einfärbung eloxiert um höhere
Oberflächenhärte und hervorragenden Korrosionsschutz zu gewährleisten
- Fabrikat der Heizplatte: BUSSE-DEUTSCHLAND
- Die Elektro-Kombi-Heizplatte besteht aus zwei Komponenten:
a) Aluminium-Elektroheizplatte
b) Iso-Druckplatte.
Beide Komponenten sind miteinander verschraubt und können voneinander unabhängig
ausgetauscht werden.
Die Befestigung der Heizplatten am Pressentisch erfolgt rückseitig durch federnd gelagerte
Hakenschrauben.
Dieses ermöglicht die problemlose Ausdehnung der Aluminiumheizplatte und die Pressfläche
ist hierdurch niet- und schraubenfrei.
- Die Aluminiumheizplatte besteht aus zwei sonderplan gewalzten Aluminiumblechen, welche
ganzflächig miteinander verklebt sind.
In das untere Aluminiumblech ist ganzflächig ein Heizleitersystem eingearbeitet.
- Dicke des unteren Aluminiumblech mm. 6
- Dicke des oberen Aluminiumdeckblech mm. 3
- Um die eingesetzte Energie effizient nutzen zu können, wird die Elektroheizplatte durch die
Iso-Druckplatte zum Pressentisch hin isoliert.
Weiterhin überbrückt die Iso-Druckplatte die Abstände der einzelnen Träger des
Pressentisches zueinander.
- Die Iso-Druckplatte, besteht aus einer wasserfesten Massivplatte und einer Isolierung.
- Dicke der wasserfesten Massivplatte mm. 38
- Dicke der Isolierung mm. 3
Angebot Nr.: OF352.823/24 vom 20.02.2024
Firma: Oldach
Seite 4/12
HEIZUNGSANLAGE
- Heizungsart Elektro-Heizdrähte
- Der Heizdraht ist vielfach durch Spezialglasseide.
und Teflon isoliert. Die zusätzliche Silikontränkung.
steigert die Lebensdauer des Heizsystems.
- Max. Temperatur des Heizmediums °C 120
- Arbeitstemperatur °C 80-90
- Heizleistung Kw 22
- PT 100 Temperaturfühler in der Heizplatte zur Steuerung der Temperatur
- Schützsteuerung.
- Wärmeschutzschalter.
- Möglichkeit obere oder untere Heizplatte auszuschalten.
- Möglichkeit unterschiedlicher Temperatureinstellung.
zwischen obere und untere Heizplatte.
DRUCKZYLINDER
- Gesamtpresskraft kN. 1200
- Anzahl der Zylinder Stck. 6
- Durchmesser der Zylinder mm. 85
- Hub der Zylinder mm. 350
- Die Zylinder sind aus spezial ungeschweißten und groß dimensionierten Stahlrohren
hergestellt.
- Die Zylinder sind auf automatischen Schweiß-Roboter geschweißt, um kontrollierte und
konstante Schweiß-Parameter zu gewährleisten.
- Die mechanischen Bearbeitungen werden auf CNC Bearbeitungszentren durchgeführt, um
Gleichlauf der Zylinder und lange Lebensdauer der Zylinderdichtungen zu gewährleisten.
- Kolben werden aus vollem Stahl gefertigt, hartverchromt und geschliffen.
HYDRAULIK
- Kompakte Hydraulische Einheit Fabrikat HAWE aus Deutschland.
- Pumpe für Schließphase und Druckaufbauphase.
- Automatische Druckrückstellung.
- Leistung der hydraulischen Einheit. Kw. 3
- Bewegung des Presstisches von unten nach oben.
PRESSENGESTELL:
- Das Pressengestell besteht aus einer schweren verwindungssteifen
und spannungsfrei geschweißten Stahlkonstruktion.
- Beide Preßtische sind aus HEA-Profilen geschweißt.
- Die Bearbeitung der Baugruppen erfolgt auf CNC-Barbeitungsmaschinen.
- Bewegung des Presstisches mit Zahnstangen und Parallelführung an 2 Ecken
des Presstisches aus selbstschmierendem Material.
Angebot Nr.: OF352.823/24 vom 20.02.2024
Firma: Oldach
Seite 5/12
BEDIENUNGSPULT
- Schlüßelschalter ON/OFF.
- Leuchtdruckknopf zur Not-Rückstellung (RUN).
- TOUCH-SCREEN – SIEMENS 7“ ZOLL– mit folgenden Funktionen und Eigenschaften:
 Monitor 7" farbig, mit "touch-screen"-Funktion.
 Digitaler Presszeitgeber
 Digitaler Temperaturregler.
 Digitaler Arbeitsdruckregler.
 Tag-/Wochenzeitschaltuhr zur Programmierung der Einschaltzeit der Heizung.
 Automatische Berechnung des hydraulischen Druckes in Bezug auf die belegte
Oberfläsche.
 Automatische Ausschaltung der linken Zylinderreihe (wenn vorgesehen)
 Graphische Visualiserung der empfohlenen Position der Werkstücke in der Presse.
 Detaillierte Fehleranzeige und Kontrolle der SPS.
 Möglichkeit bis zu 200 Arbeitsprogramme zu speichern und aufzurufen.
 Möglichkeit Vorpressdruck und Vorpresszeit einzustellen.

SICHERHEITSEINRICHTUNGEN
- Zweihand Auslösungen mit Sicherheitsschaltung.
- Sicherheitsreissleine rund um die Maschine.
- Sicherheitshalterung für unteren Presstisch für Wartungsarbeiten.
- Schutzblechverkleidung der Gruppe Zahnstangen/Zahnräder.
- Aufkleber mit Sicherheitshinweise.
- Betriebs- und Wartungsanleitungen.
- Maschine gemäß CE-NORM
- CE-Konformitätserklärung
BETRIEBSSPANNUNG : 400 V - 50Hz – 3 Ph.

Der Preis versteht sich ab Werk und als Listenpreis, Optionen nicht im Preis enthalten.

Anderes Varianten und Größen fragen Sie bitte bei uns an.
