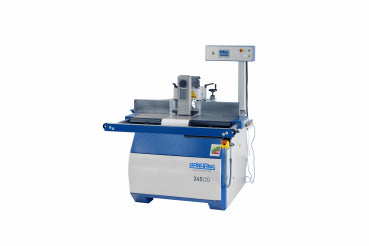

Panhans Schwenkfräsmaschine 245|20

Beschreibung / Technische Daten:

Die solide Schwenkfräsmaschine PANHANS 245|20 ermöglicht das wirtschaftliche, flexible und präzise Bearbeiten von Holz, holzähnlichen Stoffen und Kunststoff und passt mit ihren kompakten Außenabmessungen in jede Schreinerei oder Werkstatt.

Der Antrieb der Spindel erfolgt über einen kräftigen 5,5 kW Drehstrommotor, dessen vier Drehzahlen (3000, 4500, 6000 und 9000 U/min) durch Umlegen des Antriebsriemens über eine praktische Schnellspannvorrichtung angewählt werden können.

Die Höhen- und Schwenkverstellung der Frässpindel erfolgt hier komplett elektromotorisch, durch die vorherige Eingabe entsprechender Sollwerte in die im Bedienpanel integrierte Touchscreen-Steuerung. Mit der Steuerung lassen sich auch Versatzmaße positionieren, die Höhe und der Winkel der Frässpindel eichen sowie die aktuell eingestellte Drehzahl anzeigen.

Die in staubdichten Spezialkugellagern gelagerte Frässpindel kann um 125 mm höhenverstellt und im Bereich 5° bis +45,5° (optional ±45°) geneigt werden.

Für einen einfachen und schnellen Werkzeugwechsel ist die Maschine mit einer Schnellspannvorrichtung ausgerüstet. Optional zur Standard-Frässpindel kann die Maschine auch mit einem HKS-80 Schnellwechselsystem mit Spindelarretierung und Fräsdorn im gewünschten Durchmesser ausgeliefert werden.

Der feingehobelte Tisch der Schwenkfräsmaschine misst 1100 x 760 mm und ist aus einem starkwandigen, hochverrippten und verwindungssteifen Grauguss gefertigt. Bei Bedarf lässt sich die Auflagefläche durch optionale Tischverlängerungen erweitern, und statt der starren Standard-Rahmenauflage kann auf Wunsch eine ausziehbare Rahmenauflage geliefert werden.

Die Standardversion verfügt über den Fräsanschlag Typ 216 inklusive Gussanschlagplatten, Aluminium-Splitterzungen und Schutzhaube. Die Gesamtanschlag-Verstellung erfolgt über ein eingebautes Handrad mit digitaler LCD-Positionsanzeige. Der Teilanschlag wird über einen Sterngriff via Nonius-Skala eingestellt.

Für eine sichere Bearbeitung ist die Maschine zudem mit einer Frässchutz- und Druckvorrichtung, einem Bogenfräsanschlag sowie allen erforderlichen Sicherheitseinrichtungen ausgestattet.

Ebenfalls im Standard enthalten ist eine Maschinensteckdose zum Anschluss eines optionalen Vorschubapparats. Der Funktionsumfang der Maschine kann durch ein großes Portfolio an Optionen und Sonderausrüstung bedarfsgerecht erweitert werden.

Motor 5,5 kW / 7,5 PS

Spannung 400 Volt/50Hz
